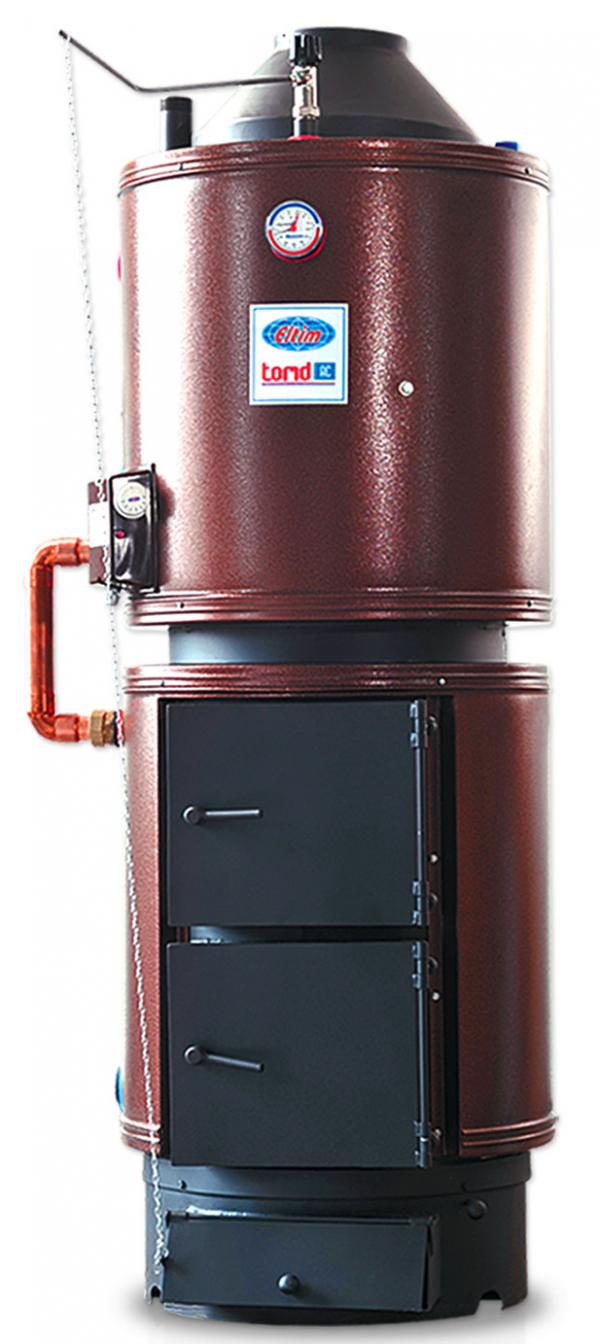

Cazan de incalzire centrala TORID 50 AC
Puterea termica nominala: 55 kW
Nr. tevilor de fum: 12 buc
Ramdament: pana la 90 %
Suprafata maxima a spatiului de incalzit: 450 m²
Debit de apa calda menajera la ΔT=40ºC : 16 litri /min.
Diametrul de racordare la cos :200 mm.
Dimensiuni gura alimentare soba: 2 buc.(325x285) mm.
Dimensiuni racorduri tur, retur: 1½ toli.
Dimensiuni racorduri serpentina: 1 tol.
Volumul apei din centrala: 200 litri.
Consumul de combustibil pentru 24 ore: 48-74 kg.
Masa : soba 130kg. +cazan 130 kg.
Dimensiuni gabarit ansamblu HxLxl:1850x810x710 mm.
Centrala de acest tip este alcatuita dintr-un cazan cu tevi de fum verticale si o soba cu perdea de apa, racordate intre ele cu un bypass.
Cazanul este dotat cu o serpentina interioara utilizata pentru producerea apei calde menajere.
Constructie- modulara (tip lego) pe verticala.
Protectia produsului - asigurata prin regulatorul de tiraj, supapa de sigurana combinata (3 bari) si protectie antiinghet prin folosirea rezistentei electrice din dotare.
Cazanele tip TORID sunt destinate realizarii simultane a incalzirii centrale si producerii apei calde menajere, folosind pentru ardere combustibil solid (lemn, deseuri de lemn, carbune, cocs, brichete rumegus).
Centralele TORID sunt compuse din doua subansamble:
- Soba cu perdea de apa;
- Cazan cu tevi de fum si serpentina.
Cele doua subansamble au rezervoare de presiune ce rezista la 6 bari (fiind incercate la 12 bari), si sunt realizate din tabla de otel in constructie sudata, fiind singurele de pe piata protejate la interior si exterior prin zincare termica.
Cazanul poate dispune de la 3 la 12 tevi de fum verticale, este echipat cu o serpentina interioara pentru producerea apei calde menajere si rezistenta electrica termostatata antiinghet.
Soba cu perdea de apa, are una sau doua guri de alimentare pentru combustibilul solid, iar camera de ardere are gratarul si suportul gratar din fonta. Gratarul este mobil si poate fi actionat cu ajutorul scuturatorului.
invelisul exterior al ansamblului soba – cazan, este realizat din tabla protejata prin vopsire cu pulberi in câmp electrostatic de culoare alba sau maro.
Izolatia termica este realizata cu vata minerala caserata cu folie de aluminiu.
Centralele TORID sunt certificate conform directivei de joasa tensiune.
Reglarea automata a admisiei de aer pentru ardere se face cu ajutorul termostatului de reglare a tirajului.
Sunt dotate standard cu termomanometru, regulator termostatic de tiraj, sertar colectare cenusa, colector fum, bypass soba-cazan si set pentru curatare.
